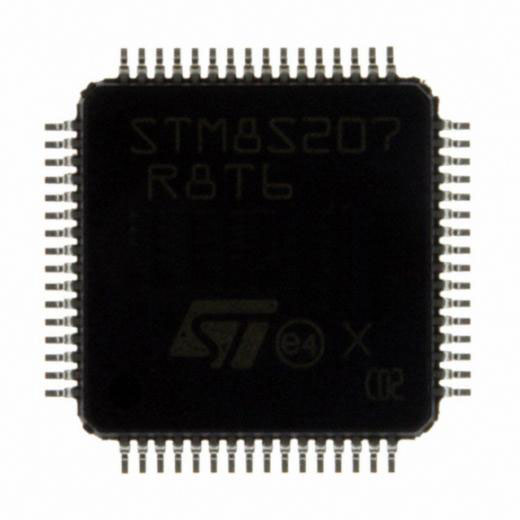

中国のサプライヤ XT-ShenZhen は、STM8S207R8T6 チップを提供します。STM8S207R8T6 は、STMicroelectronics が独自に開発した主流の拡張 8 ビット MCU 製品で、64 KB フラッシュ、24 MHz CPU、統合 EEPROM を備えています。システム コストの削減、堅牢なパフォーマンス、短い開発サイクル、長い製品寿命などの利点があります。詳細を知りたい場合は、メッセージを残してください。XT-ShenZhen は 24 時間以内にメッセージに返信します。
中国のサプライヤー XT-ShenZhen は、STM8S207R8T6チップ。STM8S207R8T6が独自に開発した主流の拡張 8 ビット MCU 製品です。STマイクロエレクトロニクス、64 KB フラッシュ、24 MHz CPU、統合 EEPROM を搭載。システム コストの削減、堅牢なパフォーマンス、短い開発サイクル、長い製品寿命などの利点があります。詳細を知りたい場合は、メッセージを残してください。XT-ShenZhen は 24 時間以内にメッセージに返信します。
のSTM8S207R8T6STM8S Microcontroller Family Reference Manual では高密度デバイスと呼ばれています。
のSTM8S207R8T68 ビット マイクロコントローラは、最大 64KB のフラッシュ プログラム メモリを提供し、このデバイスは、最大 300k の書き込み/消去サイクルを備えた統合リアル データ EEPROM と、内部クロック オシレータ、ウォッチドッグ、およびパワーダウン リセットを備えた高レベルのシステム統合の両方を備えています。システムコストを削減します。
のパフォーマンスSTM8S207R8T6デバイスは、24 MHz の CPU クロック周波数で 20 MIPS、堅牢な I/O、独立したウォッチドッグ (別のクロック ソースを使用)、クロック安全システムなどの拡張機能によって保証されます。
によるSTM8S207R8T6互換性のあるピン配置、メモリ マッピング、モジュラー ペリフェラルを備えた共通ファミリ製品アーキテクチャでの のアプリケーション スケーラビリティにより、開発サイクルが短くなり、完全なドキュメントと開発ツールの選択肢が提供されます。
STM8S シリーズの製品に使用されている高度なコアにより、製品の寿命が保証されます。これらは最先端技術を使用したコアで製造されており、2.95 V ～ 5.5 V の動作電源のアプリケーションに適しています。
上記の優れた機能により、STM8S207R8T6デバイスには、システム コストの削減、堅牢なパフォーマンス、短い開発サイクル、および長い製品寿命という利点があります。
…カーネル
最大 f CPU: 最大 24 MHz、0 待機状態 @ f CPU…16 MHz
ハーバード アーキテクチャと 3 ステージ パイプラインを備えた高度な STM8 コア
拡張命令セット
最大 20 MIPS @ 24 MHz
思い出
プログラム: 最大 128 KB のフラッシュ。 10 kcycles 後、55°C で 20 年間のデータ保持
データ: 最大 2 KB の実データ EEPROM。 300kcycles のバッテリー寿命
RAM: 最大 6 KB
クロック、リセット、および電源管理
2.95 ～ 5.5 V の動作電圧
低消費電力水晶振動子発振器
・外部クロック入力
内部、ユーザーが調整可能な 16 MHz RC
内部低消費電力 128 kHz RC
時計モニター付き時計セキュリティシステム
待機、アクティブ サスペンド、およびサスペンド低電力モード
周辺クロックは個別にオフ
永続的にアクティブな低電力パワーアップおよびパワーダウン リセット
â割り込み管理
32 個の割り込みを備えた入れ子になった割り込みコントローラー
6 つのベクトルで最大 37 の外部割り込み
âタイマー
2 3 CAPCOM チャネル (I2C、OC または PWM) を備えた 2 つの 16 ビット汎用タイマー
高度な制御タイマー: 16 ビット、4 つの CAPCOM チャネル、3 つの相補出力、デッドタイムの挿入、および柔軟な同期
8 ビット プリスケーラ付き 8 ビット ベーシック タイマー
自動目覚ましタイマー
ウィンドウウォッチドッグ、独立したウォッチドッグ
â通信インターフェース
高速1Mbit/sアクティブbeCAN 2.0B
同期動作用クロック出力付きUART - LINマスターモード
LIN 2.1互換、マスター/スレーブモード、自動再同期を備えたUART
最大 10 Mbit/s の SPI インターフェイス
最大 400 Kbit/s の I 2 C インターフェイス
最大 16 チャネルの 10 ビット ADC
â入出力
80 ピン パッケージで最大 68 の I/O (18 のハイ シンク出力を含む)
電流注入の影響を受けない非常に堅牢な I/O 設計
開発支援
単線インターフェース モジュール (SWIM) およびデバッグ モジュール (DM)
各デバイスの 96 ビットの一意の ID キー
|
製品パラメータ
|
周波数 |
24MHz |
|
RAM サイズ |
64 |
|
|
FLASHメモリ容量 |
4KB |
|
|
入出力数 |
54入力 |
|
|
作業温度 (最大) |
85â |
|
|
作業温度 (最小) |
-40â |
|
|
電圧 |
2.95～5.5V |
|
|
ピン数 |
64 |
|
|

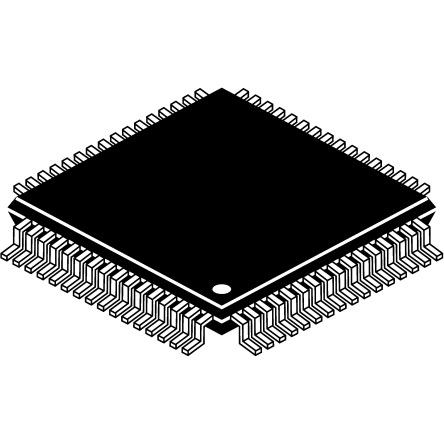

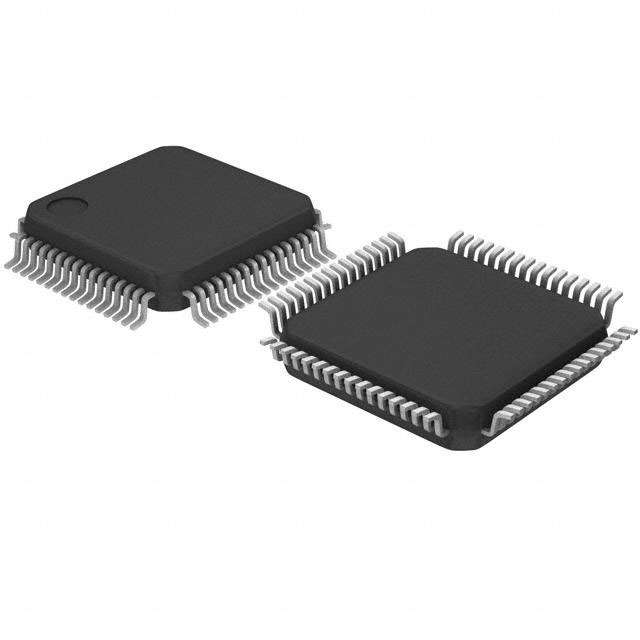

パッケージ |
LQFP-64 |
