ENC28J60-IML

XT-ShenZhen は、関連するパラメーターを導入します。ENC28J60-I/MLあなたへ。それがあなたに役立つことを願っています!のENC28J60-I/MLデバイスは、業界標準のシリアル ペリフェラル インターフェイス (SPI) を備えた SPI インターフェイスを備えたマイクロチップ社のスタンドアロン イーサネット コントローラーです。 Microchip 社は、SPI を搭載したコントローラのイーサネット ネットワーク インターフェイス用に特別に設計しました。私たちは、お客様のニーズを解決し、お客様が供給の問題を克服するのを支援することに尽力しています! 24時間以内にすべてのお客様から寄せられた質問にお答えします!

製品説明

のENC28J60-I/MLデバイスはすべての IEEE 802.3 仕様に準拠しています。

のENC28J60-I/MLデバイスは、複数のパケット フィルタリング スキームを組み合わせて着信パケットを制限します。また、高速データ スループット用の内部 DMA モジュールと、さまざまなネットワーク プロトコル用のハードウェア支援チェックサム計算も提供します。

のENC28J60-I/MLデバイスは、割り込みピンと最大 20 MHz のクロック周波数を持つ SPI を介してホスト コントローラーと通信します。を使用してENC28J60-I/MLこのデバイスは、マイクロコントローラをイーサネットに接続するために、2 つのパルス トランスといくつかの受動部品のみを必要とします。

のENC28J60-I/MLデバイスは、7 つの主要な機能ブロックで構成されています。

1. ホスト コントローラと ENC28J 60 間の通信チャネルとして使用される SPI インターフェイス。

2. ENC28J60 を制御および監視するための制御レジスタ。

3. パケットの送受信用のデュアル ポート RAM バッファ。

4. DMA、送受信ブロックから要求されたときに RAM バッファへのアクセスを制御するアービタ。

5. SPI インターフェイスを介して受信するデータとコマンドのバス インターフェイスを説明してください。

6. IEEE 802.3 準拠の MAC ロジックを実装する MAC (Media Access Control) モジュール。

7. ツイスト ペア インターフェイスでアナログ データをエンコードおよびデコードする PHY (物理層) モジュール。

製品の特徴

イーサネット コントローラの機能

â¢IEEE 802.3â¢準拠のイーサネットコントローラー

10/100/1000Base-T ネットワークに完全対応

統合された MAC と 10Base-T PHY

10Base-T ポートを 1 つサポートし、極性の自動検出と修正が可能

•全二重および半二重モードをサポート

衝突時のプログラム可能な自動再送信

â¢プログラム可能なパディングとCRC生成

誤ったパケットのプログラム可能な自動拒否

クロック速度が最大 20 MHz の SPI インターフェイス

物理層 (PHY) の機能

â¢ループバックモード

リンク、TX、RX、コリジョン、全二重/半二重ステータス用の 2 つのプログラム可能な LED 出力

仕事

• 6 つの割り込み要因と 1 つの割り込み出力ピン

25 MHz クロック入力要件

■プログラマブルプリスケーラ付クロック出力端子

■5Vトレラント入力

製品パラメータ

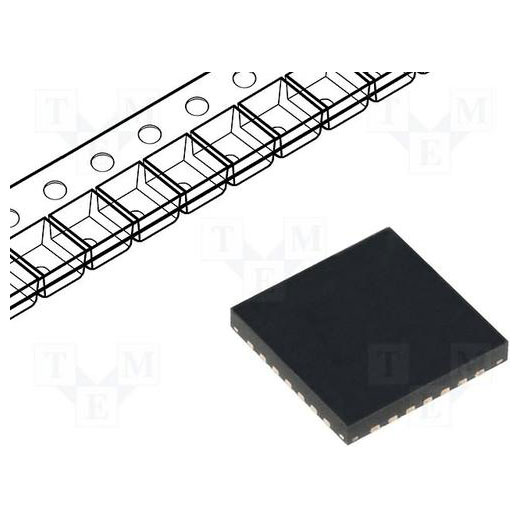

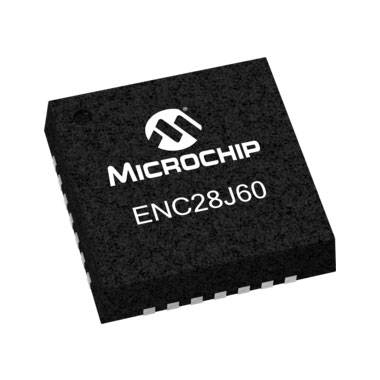

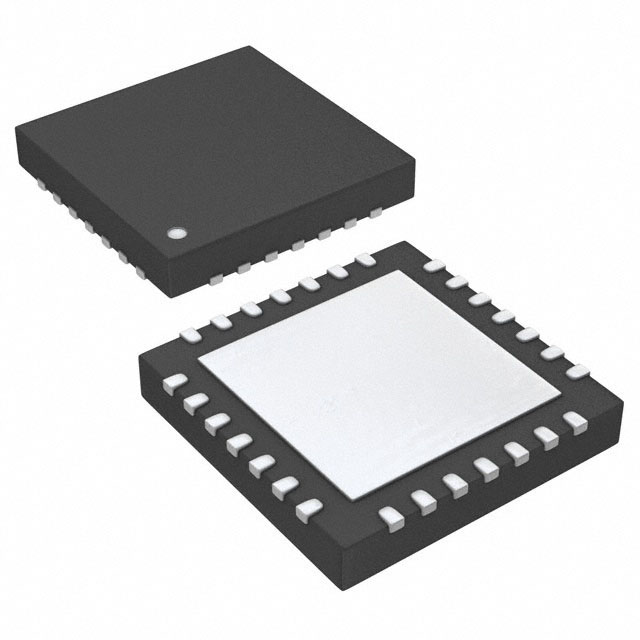

製品画像
